Reference Design Würth Elektronik
Accompagné de sa note d’application, schéma, BOM et fichier source, ce premier ref design Würth Elektronik sur le LAN et LAN GB PoE permet aux développeurs voulant se rassurer sur le Design de gagner du temps.

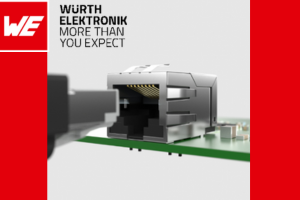

Le connecteur RJ45 avec transformateurs intégrés peut être mis en œuvre rapidement et facilement dans une interface Ethernet, avec la conception du transformateur et du filtre intégrés garantissant la conformité aux normes IEEE 802.3 et CEI 62368-1 (ancienne : CEI 60950-1). Pour une économie précieuse d’espace sur la carte, la conception est 50 % plus compacte qu’une solution magnétique discrète.
La conception de la partie magnétique se compose d’un transformateur, d’au moins une self de mode commun par canal et d’une terminaison Bob Smith. Des composants dotés de selfs de mode commun supplémentaires sont disponibles pour une réjection de mode commun encore meilleure.
Concernant le Power Over Ethernet : Habituellement, les appareils mis en réseau via Ethernet dépendent d’une alimentation séparée. Toutefois, si ces appareils finaux peuvent fonctionner avec une faible consommation d’énergie, le « Power-over-Ethernet » (PoE) constitue une alternative et la transmission des données et l’alimentation électrique peuvent être réalisées via un seul câble réseau. Le Design de référence d’un adaptateur USB GB Ethernet avec fonction PoE intégrée de Würth Elektronik montre désormais comment réaliser une conception PoE fiable.
L’« adaptateur USB Ethernet GB PoE+ » est basé sur la conception d’un adaptateur USB Ethernet 1 Gbit/s sans fonction PoE, qui a été décrite en détail dans le précédent RD016. Le « GB PoE+ Ethernet USB Adapter » offre trois interfaces, une USB Type-C (USB 3.1), une interface Ethernet RJ45 1 Gbit/s avec fonction PoE intégrée et un connecteur pour convertisseur DC/DC avec une tension de sortie réglable de 6 à 18 V et une puissance de sortie maximale de 25 W.
En résumé, la carte est conçue pour familiariser les utilisateurs avec la technologie PoE.
https://www.we-online.com/en/support/knowledge/application-notes?d=rd022-gb-poe-ethernet-usb-adapter
Pour en savoir plus, visionnez le replay de notre dernier webinaire présenté par Alain Lafuente – Ingénieur d’Applications :
Webinar : Tout savoir sur l’Ethernet (youtube.com)
